Ghid automatizare încălzire în pardoseală pe zone: montaj și cablare H-Series

Încălzirea în pardoseală oferă un confort superior, dar fără o automatizare corectă, sistemul nu va funcționa la potențial maxim. Temperaturile pot deveni inegale între camere, iar consumul de energie poate crește inutil.
Automatizarea încălzirii în pardoseală pe zone rezolvă aceste probleme, permițând controlul individual al temperaturii în fiecare cameră.

În acest ghid complet, îți explicăm pas cu pas:

• cum funcționează sistemul
• ce componente ai nevoie
• cum se face cablarea corectă
• ce tipuri de cabluri se folosesc
• cum verifici instalația după montaj

Ce este automatizarea încălzirii în pardoseală și de ce ai nevoie de ea?

Un sistem automatizat de încălzire în pardoseală controlează distribuția căldurii în funcție de temperatura din fiecare cameră.

Fără automatizare:
• toate zonele primesc aceeași căldură
• apar diferențe de temperatură
• consumul crește

Cu automatizare:
• fiecare cameră are propriul termostat
• sistemul încălzește doar unde este nevoie
• reduci consumul și crești confortul

Componentele unui sistem de automatizare H-Series

Un sistem standard include următoarele componente:

Controler (centru de comandă)
Modele: H-06Z (6 zone) sau H-08Z (8 zone)
Rol: coordonează toate zonele din locuință

Termostate de cameră (H-V1) – alb sau negru
Transmit temperatura și cererea de căldură către controler

Actuatoare termoelectrice (A-1062 / A-1082 / A-1083)
Controlează deschiderea circuitelor de apă

Sursa de alimentare (230V)
Asigură funcționarea întregului sistem

Cum funcționează automatizarea încălzirii în pardoseală?

Procesul este simplu:
1. Termostatul măsoară temperatura din cameră
2. Dacă temperatura scade sub nivelul setat, trimite semnal
3. Controlerul activează zona respectivă
4. Actuatorul deschide circuitul de apă
5. Pompa pornește și centrala primește comandă

Rezultatul: încălzire exact unde și când este nevoie.

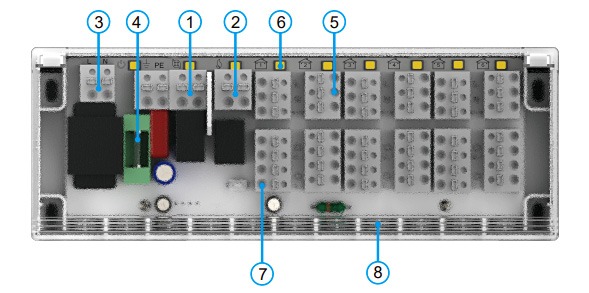

Cum se face cablarea sistemului H-Series (ghid complet)

Aceasta este una dintre cele mai frecvente întrebări: ce cabluri se folosesc și cum se leagă corect sistemul?
Mai jos ai explicația completă.

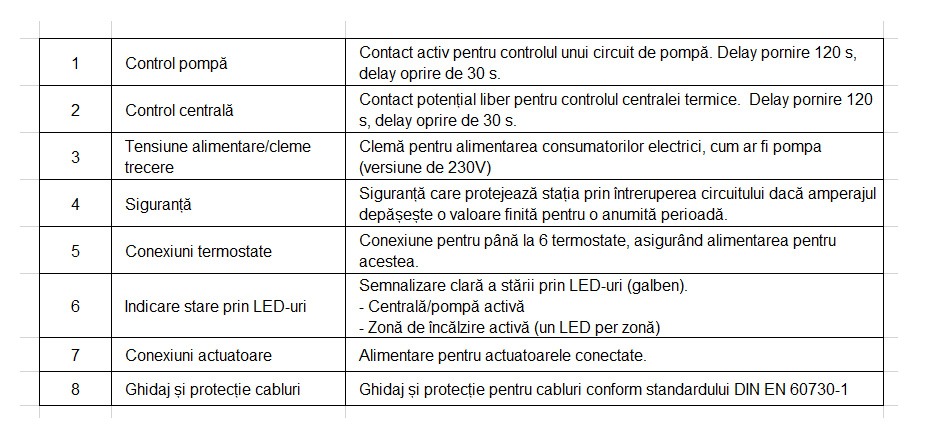

Alimentarea controlerului
Controlerul se conectează la rețeaua electrică:
• Tensiune: 230–240V AC
• Cablu: 3 fire (1.5 mm²)

Conexiuni (poziția 3):
• L = fază
• N = nul
• PE = împământare

Conectarea la centrală termică

Conexiuni (poziția 2):
• Cablu: 2 fire (0.5 mm²)
• Tip semnal: contact uscat (fără tensiune)

Controlerul transmite doar comanda de pornire către centrală atunci când există cerere de căldură.

Conectarea pompei de circulație

• Cablu: 3 fire (1 mm²)

Conexiuni (poziția 1):
• fază
• nul
• împământare

Pompa pornește automat atunci când o zonă solicită căldură.

Conectarea termostatelor H-V1

Fiecare zonă are propriul termostat.
• Cablu: 3 fire (0.75 mm²)

Conexiuni (poziția 5):
• L – fază
• N – nul
• NC – comandă către controler
• NO – nu se folosește

Conectarea actuatoarelor

Actuatoarele sunt de tip NC (Normally Closed):
• în mod normal sunt închise
• se deschid doar când primesc comandă

Caracteristici:
• montaj pe distribuitor
• conectare directă în controler
• cablu inclus din fabrică

Conexiuni (poziția 7)

Funcție utilă:
• pot fi deschise manual (OPEN) pentru test sau aerisire

Ce cabluri se folosesc pentru fiecare componentă?

Componentă	Tip cablu	Secțiune recomandată
Controler	3 fire (L, N, PE)	1.5 mm²
Centrală	2 fire	0.5 mm²
Pompa	3 fire	1.0 mm²
Termostat	3 fire	0.75 mm²

Recomandare: folosește cabluri din cupru multifilare pentru conexiuni mai ușoare și sigure.

Greșeli frecvente în instalare

Evită aceste probleme:
• folosirea cablurilor subdimensionate
• conectarea greșită a bornelor NC/NO
• lipsa împământării
• alimentarea incorectă a controlerului
• montaj fără respectarea schemei producătorului

Verificare după instalare

După montaj:
1. setează un termostat la temperatură mare
2. verifică dacă:

• actuatorul se deschide
• pompa pornește
• centrala primește comandă

Dacă toate funcționează, sistemul este corect instalat.

Este greu de instalat sistemul?

Pentru un instalator, sistemul este relativ simplu.

Pentru utilizatorii fără experiență recomandăm montaj realizat de personal calificat. Astfel eviți:
• erori de cablare
• defectarea componentelor
• pierderi de garanție

Cum alegi sistemul potrivit?

Alegerea depinde de:
• numărul de camere (zone)
• dimensiunea locuinței
• tipul instalației existente

Recomandare rapidă:
• apartament mic → 4 zone
• casă medie → 5 zone
• casă mare → 6+ zone

De ce să alegi automatizarea H-Series?

✔ Control individual în fiecare cameră
✔ Confort termic constant
✔ Reducerea consumului de energie
✔ Instalare flexibilă
✔ Sistem fiabil și durabil

Întrebări frecvente (FAQ)

Ce cablu se folosește pentru termostat?
Cablu de 3 fire, cu secțiune de 0.75 mm².

Pot monta singur sistemul?
Da, dar este recomandat montajul realizat de un specialist.

Funcționează cu orice centrală?
Da, dacă centrala acceptă comandă prin contact uscat.

Ce se întâmplă dacă un termostat se defectează?
În cazul unei defecțiuni, zona respectivă nu va mai fi controlată automat. Cu toate acestea, actuatoarele sunt prevăzute cu funcția OPEN, care permite deschiderea manuală a circuitului, astfel încât încălzirea să funcționeze în continuare până la înlocuirea termostatului.

Câte zone pot controla?
În funcție de model: 6 sau 8 zone per controler.

Alege un pachet complet H-Series (recomandat)

Pentru o instalare rapidă și fără bătăi de cap, poți opta pentru pachete gata configurate:

Sistem pentru 4 zone
– Pachet H-Series – Controler + 4 termostate albe + 8 actuatoare
– Pachet H-Series – Controler + 4 termostate negre + 8 actuatoare

Sistem pentru 5 zone
– Pachet H-Series – Controler + 5 termostate albe + 10 actuatoare
– Pachet H-Series – Controler + 5 termostate negre + 10 actuatoare

Sistem pentru 6 zone
– Pachet H-Series – Controler + 6 termostate albe + 12 actuatoare
– Pachet H-Series – Controler + 6 termostate negre + 12 actuatoare

––––––––––
Nu ești sigur ce variantă ți se potrivește?
Contactează echipa noastră și îți recomandăm soluția potrivită.
0743 060 690

Concluzie

Automatizarea încălzirii în pardoseală pe zone este esențială pentru un sistem eficient și confortabil. Alegerea componentelor potrivite și o instalare corectă îți vor asigura control complet asupra temperaturii și un consum optim de energie.
